Troquelado

Los elementos de transformación en un troquel, son llamados punzón (macho) y matriz (hembra), ambos deben tener un tratamiento previo de endurecimiento (llamado «templado») que debe superar la dureza de los materiales a procesar.

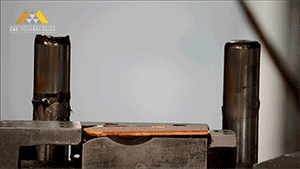

La acción ejercida entre un punzón y una matriz actúa como una fuerza de cizallamiento en el material a procesar una vez que el punzón ha penetrado éste, sufriendo esfuerzos que rápidamente rebasan su límite elástico produciendo la ruptura o desgarramiento en ambas caras en el mismo lapso de tiempo, al penetrar más y más el punzón se produce la separación del material completando el proceso como:

• Simples.

Estos troqueles permiten realizar solamente una operación en cada golpe del ariete o carnero, son de baja productividad y normalmente es necesario el uso de otros troqueles para poder concluir una pieza y considerarla terminada.

• Compuestos.

Estas herramientas permiten aprovechar la fuerza ejercida por el ariete realizando dos o más operaciones en cada golpe y agilizando así el proceso.

• Progresivos.

Estos troqueles constan de diferentes etapas o pasos, cada uno de ellos modifica el material en una determinada secuencia establecida por el diseñador (secuencia de corte), de tal manera que al final se obtiene una pieza o piezas terminadas.
