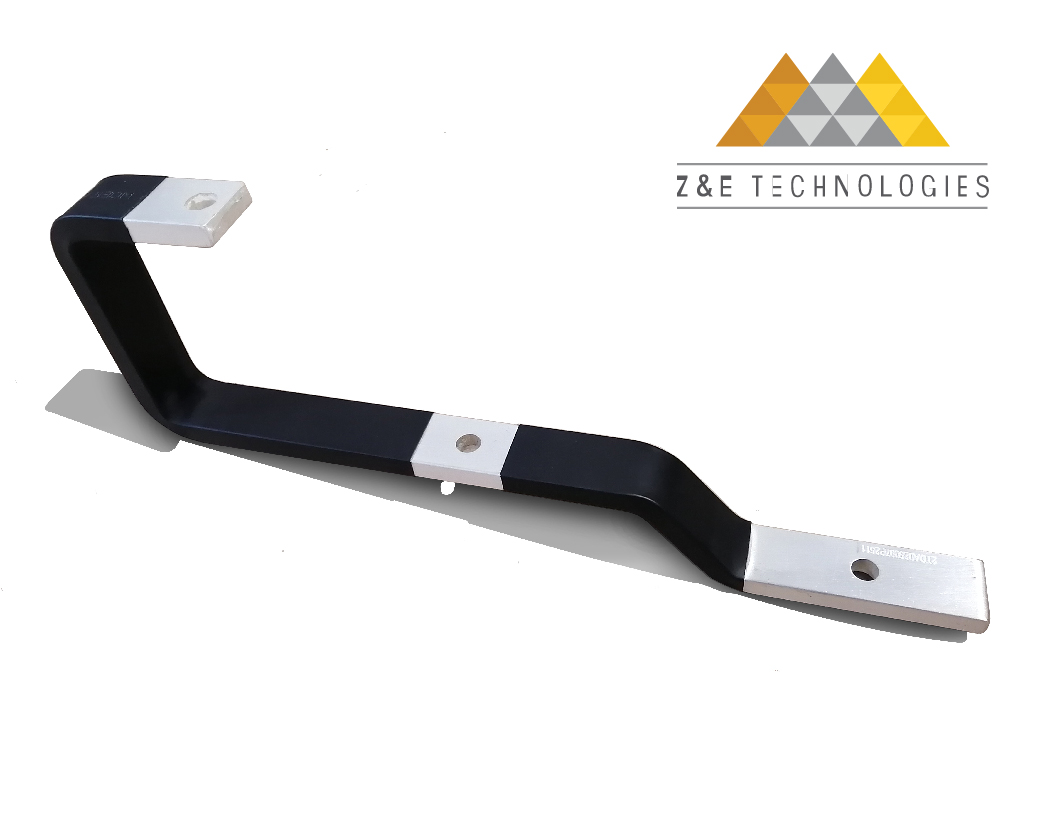

Busbar de Cobre con Funda Termocontráctil (Heat Shrink Tube)
Para brindar protección extra a las barras de cobre electrolítico o busbar de cobre electrolítico o aluminio al natural o que han sido sometidas a algún tratamiento de galvanizado suele utilizarse el aislamiento con funda termocontráctil, funciona para uso exterior o interior.
Este tipo de aislamiento mediante funda termocontráctil brinda protección contra la abrasión y previene accidentes mecánicos y ambientales en la pieza, tiene una alta resistencia a la rotura y proporciona flexibilidad para adaptarse a la forma que se requiera según su aplicación. Cuenta con buena resistencia térmica que contribuye a la longevidad del producto y aumenta su rendimiento.
La mayoría de nuestros Aislantes (Funda Termocontráctil) cubren y aíslan barras colectoras rectangulares, cuadradas o redondas, resisten golpes y solventes, proporcionan una excelente resistencia en el montaje, tienen un proceso de encogimiento rápido, no desprenden humos tóxicos, reducen las distancias entre fases y tierra, además previenen l corrosión y aumentan la confiabilidad del tablero.
Funda termocontractil (baja tensión)
Funda termocontráctil flexible para aislamiento de barras en baja tensión hasta 1000V (IEC60694; 600V UL). Cero halógenos, libre de cloro. Retardante a la flama, auto-extinguible, baja emisión de humos. Temperatura de operación: -45ºC a 135ºC (UL 125ºC). Certificaciones: IEC, CSA, UL, SONY, VW, RoHS, SGS. Color negro, resistente al intemperismo, rayos U.V., y contaminación. Contracción 2:1.
| Prioridad | Método | Standard Requerido | Valor | |
|---|---|---|---|---|
| Físicas | Resistencia a la Tensión (Mpa) | GB/T 1040 | >10.4 | 14.8 |
| Elongación % | GB/T1040 | >200 | 460 | |
| Resistencia a la Tensión (Mpa) Envejecido | UL 224 158ºCx168hr |
>7.3 | 14.5 | |
| Elongación Envejecido % | UL 224 158ºCx168hr |
>100 | 480 | |
| Choque térmico | UL 224 250ºCx4hr | No viscosidad No grietas |
Pasa | |
| Eléctricas | Doblado en Frío Rigidez Dieléctrica (kV/mm) |
UL 224 -30ºCx1hr GB/1408 |
No grietas >15 |
Pasa 17 |
| Voltaje Sostenido 150V (Volts) 600V |
UL 224 UL 224 |
>1500 V >2500 V |
Pasa Pasa |
|
| Resistividad volumétrica (Ωcm) | GB 1410 | >1x1014 | 1x10^15 | |
| Químicas | Corrosión | UL 224 158ºCx168hr |
Pasa | |
| Compatibilidad al Cobre Flamabilidad |
UL 224 158ºCx168hr UL 224 |
VW-1 |
Pasa Pasa |
| Catálogo | Diámetro Interno Expandido Contraído |
Barra A (1/8, 1/4, 3/8, 1/2) |
Redondo D |
Cuadrado A |
Rectangular A + B |
|
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| W-RSFR-BBT-40/20 | 40 | 20 | 35 - 45 | 25 - 35 | 20 - 27 | 36 - 57 |
| W-RSFR-BBT-50/25 | 50 | 25 | 45 - 55 | 30 - 45 | 24 - 35 | 45 - 72 |
| W-RSFR-BBT-80/40 | 80 | 40 | 75 - 85 | 45 - 75 | 36 - 57 | 68 - 115 |
| W-RSFR-BBT-100/50 | 100 | 50 | 95 - 105 | 55 - 95 | 34 - 73 | 85 - 150 |
| W-RSFR-BBT-120/60 | 120 | 60 | 115 - 135 | 65 - 115 | 42 - 89 | 105 - 178 |
| W-RSFR-BBT-150/75 | 150 | 75 | 130 -175 | 80 - 145 | 53 - 112 | 127 - 225 |
| W-RSFR-BBT-180/90 | 180 | 90 | 150 - 230 | 95 - 175 | 75 - 136 | 151 - 265 |
Funda Termocontráctil Pared Regular para Aislamiento de Barras 5-25KV (Media Tensión)
TPR Funda termocontráctil para aislamiento de barras de 5 a 25 KV. Polímero reticulado, libre de cloro y halógenos, retardante a la flama, antitracking, de alta rigidez dieléctrica (>25KV/mm). Para barras y conductores desnudos en media tensión hasta 25 KV. Para uso interior y exterior o protección antifauna. IEEE C37.20 (105ºC), IEC60694. Resistente a los rayos U.V., intemperismo y alta contaminación.
